注意:本指南也適用于Dirac Live3。最后更新日期 17.03.2021
本教程介紹如何根據 Dirac Live2 房間校正捕獲的數據,在低音炮和揚聲器的 AVR/預處理器中設置分頻頻率。
要求:
具有Dirac Live 2房間校正功能的功放,能夠運行Dirac Live 2.5或更高版本的Mac或PC。
介紹:
AVR功放中的低音管理提供分離低頻和高頻的分頻器。首先,信號被分成兩個不同的通道。然后將高通濾波器應用于應僅承載較高頻率的通道(信號流向衛星揚聲器),并將低通濾波器應用于應僅承載較低頻率的通道(信號進入低音炮)。交越點是得到的兩條頻率響應曲線相互交叉的頻率。
常見AVR中的高通和低通濾波器不是磚墻濾波器,即低音炮和衛星揚聲器都有助于分頻頻率周圍的響應。存在顯著相互作用的重疊頻率區域通常從交越點以下約1倍頻程(頻率的一半)延伸到高于約1倍頻程(頻率的兩倍)。下圖顯示了低頻部分(紅色)和高頻部分(藍色)如何理想地組合(綠色)。本例中的交越頻率為100Hz。
確定潛在的交叉點

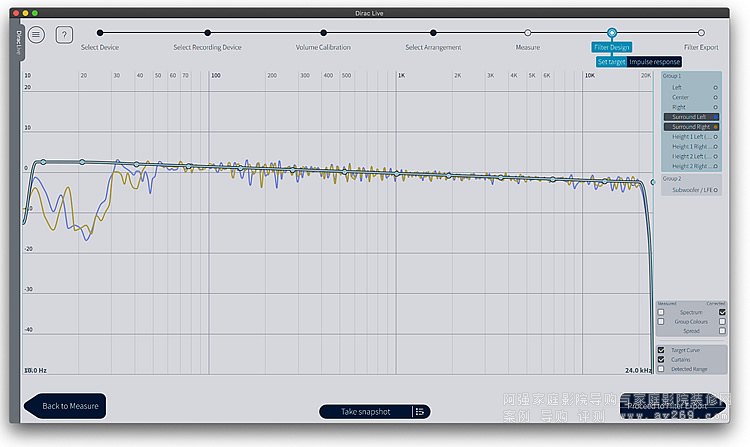

測量揚聲器或打開以前保存的項目后,轉到“過濾器設計”選項卡。檢查每個衛星揚聲器(或衛星組)的“頻譜(校正)”曲線,并定位校正響應曲線在低頻時開始從目標曲線下降的頻率。這是低頻截止點。最低可用交越頻率大約高于1倍頻程。然后找到低音炮的高頻截止點。最高可用交越頻率大約低于1倍頻程。
以下是一些示例數據:

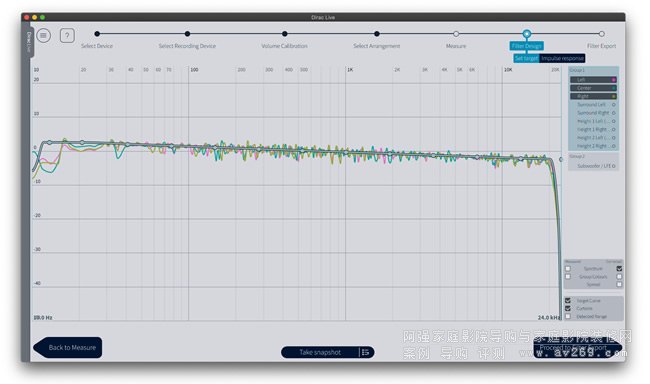

左、右和中置揚聲器的下限點約為 40Hz。這允許 80Hz (40Hz * 2 = 80Hz) 或更高的交越頻率。
環繞揚聲器的下限截止點約為 53Hz。這允許 106Hz (53Hz * 2 = 106Hz) 或更高的交越頻率。
頂部環繞聲的下限點約為48Hz。這允許 96Hz (48Hz * 2 = 96Hz) 或更高的交越頻率。

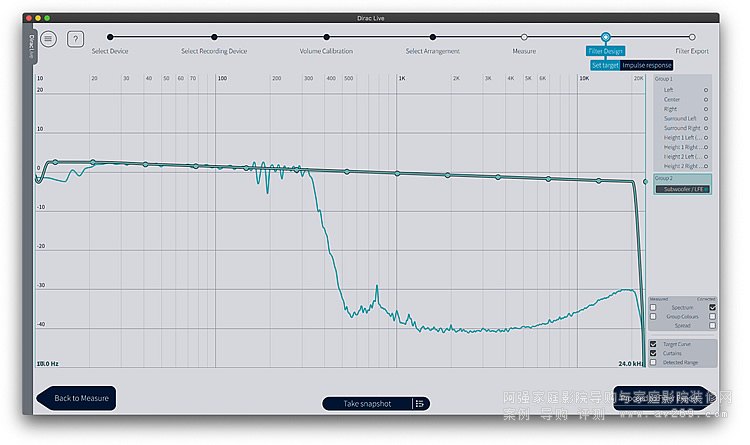

低音炮的上限截止點超過 300Hz。這允許 150Hz (300Hz / 2 = 150Hz) 或更低的交越頻率。
選擇合適的交叉點
一般來說,衛星/低音炮分頻頻率應盡可能高,以便從空間優化的單音低音中受益。另一方面,低音炮不應變得可本地化,這需要大約 80Hz 或更低的分頻頻率。因此,理想情況下,目標是所有揚聲器的分頻點為80Hz。
確保為立體聲對設置相同的交叉點,即左/右、左/右環繞等,以避免成像問題。無論如何,大多數AVR都不允許立體聲對使用不同的頻率。對所有前置揚聲器(中、左和右)使用相同的分頻點是有意義的,因?yàn)楫?dāng)將設置為小的揚聲器的重定向低音信號組合在低音炮聲道中時,不同的分頻點會導致干擾效應。
如果測量顯示衛星揚聲器的截止點非常高,因此分頻點將上升到80Hz以上,那么您的低音炮就有可能變得可本地化。在這種情況下,第一步是改變揚聲器和/或聆聽位置。早期下降可能是由房間效應引起的。重新運行狄拉克直播并檢查響應是否有所改善。如果揚聲器本身無法更深入,那么是時候獲得更好的揚聲器了。如果這其中任何一個都是不可能的,那么就需要為該揚聲器嘗試不同的分頻設置。通常,由不適當?shù)牡徒辉近c(diǎn)引起的頻率響應中的空洞在感知上比選擇高交越和低頻變得可定位要好。另一方面,揚聲器必須更加努力地工作,這可能會使它們超過電氣或機械極限。
帶端口的揚聲器
使用低音反射衛星或低音炮時必須特別小心。低于端口的調諧頻率(這是低音揚聲器顯示最小偏移量的頻率),驅動器在很大程度上就像懸浮在自由空氣中一樣。雖然它不會產生太多可用的輸出,但它顯示出很高的偏移,并且很容易被推到超出其機械極限。音圈會撞擊極板,導致物理?yè)p壞。還有第二種效果稱為“動態壓縮”。音圈變熱,驅動器參數更改,驅動器開始?jí)嚎s(不會變大聲)。最壞的情況是音圈組件太熱,燒壞,需要更換驅動器。
當應用房間校正濾波器時,這兩個條件都很容易得到滿足。Dirac Live可以將頻率提高多達10dB,這是功率的10倍。對此的補救措施是知道揚聲器的端口調諧頻率,并通過目標曲線應用溫和的衰減,或使用左窗簾將濾波器活動限制在端口調諧頻率之外(將左窗簾向右拖動,直到目標曲線“膝蓋”大致與校正響應衰減的“膝蓋”相遇)。緊緊插入端口也會使揚聲器在較低頻率下更堅固。
(常見)特殊情況
不幸的是,AVR制造商在提高真正重要的領域(即低音管理)的音質方面并沒有太大的創新。沒有自動化的解決方案來優化低音炮和衛星之間的交叉區域(唯一的例外是 JBL Synthesis 的 ARCOS 或 Audyssey 現已失效的安裝套件)。一些AVR甚至無法將不同的分頻頻率應用于不同的揚聲器,例如Arcam AVR390 / 550 / 850 / 860,Lexicon MC-10 / RV-9 / RV-6。不要把錢浪費在這種劣質的低音管理實現上,這會妨礙充分利用您的放大器、揚聲器和房間。
許多 AVR 都帶有低音管理濾波器,這些濾波器的總和不能達到平坦的響應。例如,24dB/倍頻程巴特沃茲濾波器在交越頻率周圍產生3dB的峰值。一些AVR混合使用6dB、12dB或24dB濾波器,可能會產生災難性的結果。與Dirac Live配合使用的低音管理濾波器需要加起來達到平坦的響應,例如24dB/倍頻程的Linkwitz-Riley濾波器(見頂部的示例)。
一些(家庭影院)揚聲器設計為在大約 80Hz 以下。此類揚聲器無法與Dirac Live或任何類型的房間校正系統配合使用,因?yàn)榭捎玫膿P(yáng)聲器響應需要比上述預期的分頻頻率低約1個八度。
一些低音炮有無法關閉的低通濾波器。同樣,這樣的低音炮可能無法與Dirac Live一起使用,因?yàn)榭捎玫念l率響應需要超出預期的交越頻率約1個倍頻程。如果低音炮的低通濾波器是可調的,請?jiān)谶\(yùn)行Dirac Live之前將其設置為可用的最高頻率。
